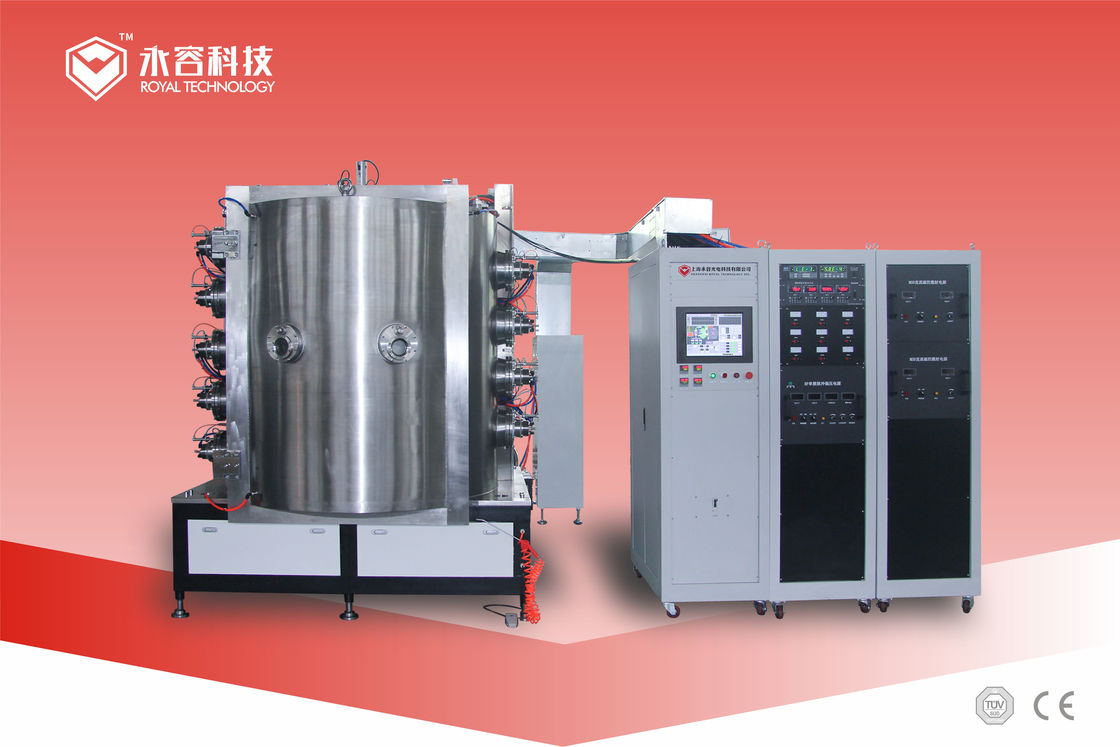

PVD-Cr1600 -PVD镀铬设备

简介

PVD-Cr1600 是一款用于代替传统水电镀镀铬工艺的设备.

永容科技公司设计并开发了用于各种基底材料的标准化PVD涂层设备和镀膜工艺：ABS，ABS + PC，PA，PBT,黄铜，黄铜合金，金属钢，锌合金，铝合金等。

PVD镀铬加工改变了传统工艺在汽车工业，交通运输工具，钟表，模具，五金，卫生间和厨房电器等许多部件及其它需要保护层和装饰镀膜层等领域的应用

背景

铬金属作为一种稳定的，优良的光泽装饰，防腐蚀和耐磨损的薄膜表面处理涂层，在过去的几十年中，它被广泛地用于许多行业。然而，六价铬（Cr6 +）电镀会损害操作人员的健康并破坏我们的环境。因此，使用三价铬（Cr3 +）代替（Cr6 +）镀层。

随着消费者质量要求越来越高，制造商对生产成本的要求越来越低，现在需要替代昂贵的（Cr3 +）电镀成本的替代解决方案，最重要的是没有负面健康影响和环境危害的影响。

永容科技公司设计并开发了用于各种基底材料的标准化PVD涂层设备和镀膜工艺：ABS，ABS + PC，PA，PBT,黄铜，黄铜合金，金属钢，锌合金，铝合金等。

PVD镀铬加工改变了传统工艺在汽车工业，交通运输工具，钟表，模具，五金，
卫生间和厨房电器等许多部件及其它需要保护层和装饰镀膜层等领域的应用。

应用

永容科技公司设计并开发了用于各种基底材料的标准化PVD涂层设备和镀膜工艺：ABS，ABS + PC，PA，PBT,黄铜，黄铜合金，金属钢，锌合金，铝合金等。

PVD镀铬加工改变了传统工艺在汽车工业，交通运输工具，钟表，模具，五金，
卫生间和厨房电器等许多部件及其它需要保护层和装饰镀膜层等领域的应用。

汽车（例如塑料内饰、汽车车标等）

时尚产品

消费电子产品

工具仪器

照明

包装

卫浴洁具产品

家用电器

以及其他行业中的需要保护层和美观涂层的工件表面处理

优势

设备稳定性好

设备做工精良 耐用

装载量大

适用于工业用生产

膜层制备工艺环保,绿色无污染技术

HMI操作界面

此外，PVD 镀铬涂层的性能特点:

环保：整个过程清洁， 没有化学有害物质排放

产品表面处理具有亮丽的金属外观

高硬度、耐磨、耐腐蚀、耐用；

高均匀性；

厚度可控: 可通过适当的涂层配方和操作工艺调整厚度

高重复性、生产周期短、更具成本效益

广泛的表面处理：反光、亮泽和哑光；亮度从透明到半透明，从全覆盖到局部镀处理

适用于多种基材，更大的灵活性和产品设计选择

节省操作员成本

可靠性，设备可全天候稳定运行

高产能

技术规范

PVD-Cr1600 为代替传统的镀铬工艺而设计,结合 喷涂工艺，涂层应用涵盖所有材料：塑料、黄铜和锌合金以及低碳钢, 塑料等。

该设备配有多个沉积源：阴极弧和磁控溅射阴极,可实现最大的灵活性和多种精加工要求，同时缩短生产周期时间.

生产周期：20~30 分钟

每班产能（8 小时）：约15炉

 技术参数

型号：PVD-Cr1600

沉积室（mm）：φ1600 x H1600（63” x 63”）

有效涂层区域（mm）：φ1350 x H1250

负载质量（kg）：500 ~ 1000

转架轴数（mm）：6 x φ 350

脉冲偏压功率：48KW

弧阴极功率（KW）：9* 5

脉冲磁控溅射功率（KW）：2* 48

真空泵：机械、罗茨和扩散泵(或分子泵)组

操作控制系统：PLC 控制处理+触摸屏

电控柜（mm）长 x 宽 x 高：1200 x 2000 x 600

电源柜：600 x 2000 x 1000

使用环境要求

安装空间（长 x 宽 x 高）mm：5000 x 4000 x 4000

电源工作环境：三相，380V，50Hz，

压缩空气压力：0.6MPa ~0.8MPa，65~8kg/cm2

冷却水流量：120升/分钟或以上（用于电弧、溅射源和真空泵）；

水温（入口）：20~25℃

水压（入口）：0.2MPa ~ 0.25 MPa

水压（出口）：小于0.1MPa，进出差约0.3MPa。

水质：电阻不小于5kΩcm

主要部件

1. 转架

坚固的设计和激光精密加工

磁流体密封装置

机械轴承（可选陶瓷轴承）

2. 真空泵组

高效抽气系统包含 2 套 DP28” 扩散泵

冷阱装置可防止扩散泵中的油蒸气分子进入腔体

3. 沉积源

9 个阴极电弧分布在腔体内，有 2 条线路

2 套磁控溅射阴极安装在腔体壁上

低温沉积

推荐的基材材料：

塑料：ABS、PC、PC/ABS、PC/PBT、PC/PRT、PA（玻璃纤维和矿物增强）

许多其他聚合物；带漆喷漆的基材、玻璃。

金属：不锈钢、铝、钛合金、铝合金、锌合金、

黄铜和许多其他金属。

推荐的靶材金属：

铬、钛、锆、铝、不锈钢、铜、银、金

以及许多其他非铁磁性金属。

4. 操作和控制系统：人机界面 (HMI)

定制设计的用户界面,可以用您选择的语言进行编程(CN/EN )

涂层工艺的历史记录会自动保存

可以随时调用和执行 10 个涂层工艺。（编号 0~ 编号 9）

工艺参数页面：显示创建工艺所需的所有参数

故障排除和警报页面

维保页面

电子元件有：Wöhner、Schneider、Omron 品牌。

 永容科技不仅为您提供涂层系统，还提供整体涂层解决方案，我们为您提供交钥匙服务。
