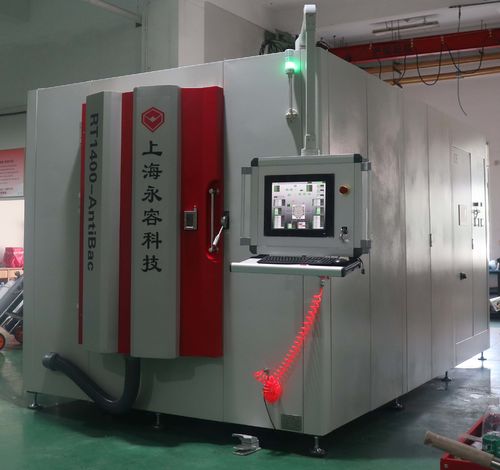

在医疗行业中,物理气相沉积 (PVD) 涂层因其独特的性能而具有一系列优势和应用, 主要性能体现在: 生物相容性:PVD 涂层可以设计为具有生物相容性,使其适用于与人体接触的医疗植入物和设备.这些涂层有助于降低不良反应的风险并提高医疗器械的整体安全性. 抗菌性能:一些 PVD涂层可以设计成具有抗菌性能,这对医疗器械,植入物和设备的表面有益,可以抑制有害微生物的生长并降低感染风险. 耐磨性:PVD 涂层可以提高手术器械,骨科植入物和其他医疗器械的耐磨性,延长其使用寿命并保持其长期性能. 耐腐蚀性:医疗器械经常与体液和严苛的灭菌过程接触. PVD 涂层可提供出色的耐腐蚀性,确保医疗器械和植入物的使用寿命和可靠性. 减少摩擦:PVD 涂层可用于减少医疗设备(如手术工具)组件之间的摩擦,从而使操作更顺畅,精度更高,磨损更少. 射线不透性:一些 PVD 涂层可设计为射线不透性,使其在 X 射线和 MRI 等成像技术下可见.此特性对于需要在体内准确定位和监控的医疗植入物和设备至关重要. 药物输送系统:PVD 涂层可用于在医疗植入物上创建药物洗脱表面,从而能够将药物直接控制释放到体内的目标部位. 易于清洁和灭菌:PVD 涂层可方便清洁和灭菌医疗设备,促进医疗保健环境中更好的卫生习惯. 通过利用 PVD涂层的独特性能,医疗行业可以提高各种医疗设备和植入物的性能,安全性和使用寿命,最终改善患者的治疗效果和医疗保健实践. 永容科技关爱您的健康 我们提供多种PVD涂层系统,用于医疗行业. 1. CsI950 高真空沉积系统专门设计用于通过热蒸发技术沉积 CsI,CsBr 等碱卤化物材料薄膜. 在极高真空环境中在极高温度下(高达 800℃)在闪烁屏上进行 CsI 金属化. CsI 闪烁体厚度范围为 200～600µm,具有高度的厚度均匀性和亮度性能: 1.1 超高成像空间分辨率； 1.2 快速响应,成像更清晰； 1.3 一流的边缘到边缘图像区域； 1.4 光学吸收层或反射层； 1.5 患者 X 射线剂量低. 1.6 应用基材:TFT 玻璃,光纤板,非晶碳板,铝板 2.RT-MedC1000 型号机器主要用于医疗部件上的生物相容性涂层. 2.1 生物相容性医疗 PVD 涂层 经验丰富的表面处理和 PVD 涂层机,适用于医疗器械,骨科,探针,对准装置,植入物和手术切割工具.涂层具有生物相容性,可用于与皮肤,组织,骨骼和血液接触的外部和内部设备. 2.2 涂层特性 · 提高耐磨性 · 减少摩擦 · 生物相容性 · 装饰色彩和美观性 · 化学屏障 · 镍敏感性 3.  RT1400-AntiBac 防细菌涂层设备 在医疗领域,PVD 防细菌涂层可用于医疗器械表面,如手术器械,植入物等.手术器械上的涂层可以防止手术过程中细菌的污染,减少术后感染的风险.植入物(如关节假体等)表面的涂层能够防止细菌黏附,降低植入后感染的发生率,对于金黄色葡萄球菌和大肠杆菌引起的感染有很好的预防作用. 针对大肠杆菌的防护原理 大肠杆菌是一种革兰氏阴性菌,它的细胞表面有脂多糖等成分.PVD 防细菌涂层可以使材料表面具有特殊的物理结构,如形成纳米级的粗糙表面或具有特定的电荷分布. 例如,涂层表面可能带有正电荷,而大肠杆菌的细胞壁由于脂多糖等成分带有负电荷,静电斥力使得大肠杆菌难以附着在涂层表面. 同时,涂层可能会释放一些金属离子(如银离子等),这些离子能够破坏大肠杆菌的细胞膜和内部代谢过程.银离子可以与细菌的酶蛋白中的巯基(-SH)结合,使酶失去活性,从而抑制细菌的生长繁殖. 针对金黄色葡萄球菌的防护原理 金黄色葡萄球菌是革兰氏阳性菌,它的细胞壁主要成分是肽聚糖.PVD 防细菌涂层能够形成一层物理屏障,阻止金黄色葡萄球菌与底层材料的接触. 一些 PVD 防细菌涂层含有抗菌成分,如铜离子等.铜离子可以进入金黄色葡萄球菌细胞内,与细胞内的蛋白质和核酸发生反应.它可以催化产生一些具有强氧化性的活性氧物质(如羟基自由基等),这些物质会破坏细菌的 DNA,RNA 和蛋白质结构,导致细菌死亡. PVD医疗应用主要膜系: 1. TiN 和 ZrN 系列金薄涂层,用于专业医疗设备和器械. 2. TiAlN,AlTiN,AlTiSiN,CrN,TiCN,ALCrN 系列医疗涂层,用于切削工具和专业应用. 3. 医疗设备上的 DLC 涂层具有极低的摩擦系数. 请联系我们,告知您的需求,我们很荣幸与您讨论并找到解决方案.

物理气相沉积 (PVD) 涂层因其耐磨,耐腐蚀和装饰性表面等优异性能而被广泛应用于汽车行业的各种应用.上海永容光电科技有限公司成功研发了以下PVD涂层设备应用在在汽车制造业领域 1. 保护涂层: PVD 涂层用于保护汽车部件免受磨损,腐蚀和磨损.例如,发动机部件,活塞环和轴承上的涂层可以提高其耐用性和使用寿命. 2. 装饰性涂层: PVD 涂层提供多种颜色和表面处理,使其成为汽车装饰,徽章,车轮和其他部件装饰应用的理想选择. PVD涂层优势 1. 提高燃油效率: 通过减少发动机部件的摩擦和磨损,PVD 涂层有助于提高车辆的燃油效率. 2. 增强性能: PVD 涂层可用于减少齿轮和传动部件等关键部件的摩擦,从而提高性能并减少维护要求. 3. 环保解决方案: 与传统的镀铬方法相比,某些 PVD涂层对环境无害,因此成为旨在减少对环境影响的汽车制造商的首选. 4. 提高耐用性: 涂有 PVD 层的部件具有更高的抗划痕,耐化学品和耐恶劣天气条件的能力,从而使汽车零件的使用寿命更长. 5. 减轻重量: PVD 涂层可以比电镀等传统涂层更薄,从而减轻部件的总重量,并有助于汽车行业的轻量化. 总体而言,PVD 涂层为提高汽车部件的性能,外观和使用寿命提供了一种多功能且有效的解决方案,使其成为整个行业的热门选择. 请阅读以下内容,了解 永容科技可以为您提供哪些服务: 1. 塑料真空金属化设备 A:汽车车灯镀膜设备 - RTEP/RTEP-HMDSO (PVD+PECVD) B:汽车外部和内部装饰件,手柄 - RTSP C:汽车 LOGO 标识 - RTEP D:汽车边框和保险杠 - RTEP 2. PVD溅射系统镀铬设备 A:铝合金汽车车轮 - RTSP B:汽车后视镜 - RTSP-PLUS 永容科技开发了 S,M,L 等不同尺寸的标准化设备型号以满足客户的需求. 3. 氢能源燃料电池双极板涂层溅射系统 FCEV 行业的颠覆性创新技术 - RT1200-FCEV 4.DLC涂层设备: 汽车火花塞等

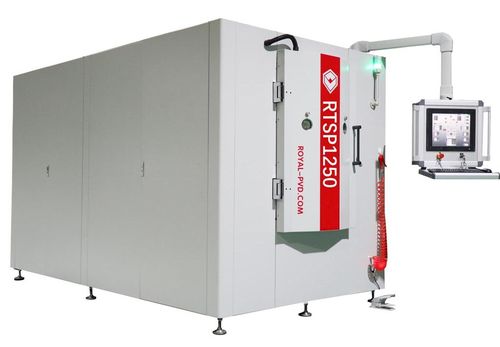

上海永容光电科技有限公司所生产的PVD真空镀膜设备中应用与消费电子产品领域的有: 功能涂层 EMI屏蔽(电磁干扰)和 NCVM(非导电真空金属化)设备. NCVM 工艺主要应用于手机,笔记本电脑,计算机和其他电子产品.它使涂层表面呈现金属质感,但不导电,避免影响电磁波的通讯质量. EMI工艺专为各种电子设备设计,避免电磁干扰.热蒸发和溅射工艺均可实现高效率和良好的涂层厚度均匀性. 物理气相沉积 (PVD) 涂层通常用于消费电子产品,以增强各种设备的外观,耐用性和功能性.以下是 PVD 涂层在消费电子产品中的一些常见应用: 1. 装饰饰面:PVD 涂层可用于为消费电子产品提供装饰饰面,例如智能手机外壳,智能手表和笔记本电脑部件上的金色,玫瑰金或黑色饰面. 2. 耐刮擦性和耐磨性:PVD 涂层可以提高智能手机,平板电脑和可穿戴设备等设备表面的耐刮擦性和耐磨性,确保它们长时间保持外观. 3. 耐腐蚀性:PVD 涂层可以保护电子元件免受腐蚀,这对于经常暴露在潮湿或恶劣环境中的设备尤其重要. 4. 提高导电性:某些 PVD涂层可以增强消费电子产品中组件的电导率,从而提高性能和效率. 5. 防反射涂层: PVD 涂层可用于减少屏幕上的眩光和反射,提高智能手机,平板电脑和笔记本电脑等设备的可视性和用户体验. 6. 生物相容性: PVD 涂层可用于可穿戴设备,使其更具生物相容性,降低皮肤刺激或过敏反应的风险. 7. 散热性能: PVD 涂层可用于改善电子元件的热管理,有助于更有效地散热并防止过热. 总体而言,PVD 涂层在增强消费电子设备的美观性,耐用性和性能方面发挥着至关重要的作用,使其对用户更具吸引力和功能性.

上海永容光电科技有限公司可提供工业生产型,汽车铝合金轮毂PVD磁控溅射镀铬设备. 设备工作原理 在真空环境中,通入氩气等惰性气体,通过施加电场使气体电离形成等离子体.等离子体中的氩离子在电场作用下加速轰击铬靶材,将铬原子溅射出来.溅射出来的铬原子在电场和磁场的作用下,以一定的方向和能量沉积在汽车铝合金轮毂表面,形成镀铬层.在溅射过程中,还可以通入氮气等反应气体,与铬原子发生反应,形成氮化铬等化合物,进一步提高镀铬层的性能. 设备优势 1.膜层质量高:通过磁控溅射技术,铬原子能够以较高的能量沉积在轮毂表面,形成致密,均匀,附着力强的镀铬层,具有良好的耐磨性,耐腐蚀性和装饰性,可有效提高轮毂的使用寿命和外观质量. 2.环保节能:与传统的电镀铬工艺相比,PVD 磁控溅射镀铬设备不需要使用大量的化学镀液,减少了废水,废气和废渣的排放,对环境更加友好.同时,该设备的能耗相对较低,可降低生产成本. 3.工艺灵活:可以通过调整磁控溅射的工艺参数,如溅射功率,气体流量,靶材成分等,实现对镀铬层的厚度,硬度,颜色等性能的精确控制,满足不同客户对轮毂外观和性能的要求. 4.生产效率高:设备的自动化程度较高,可实现连续生产,大大提高了生产效率.同时,磁控溅射技术的沉积速率较快,能够在较短的时间内完成轮毂的镀铬处理. 该RTSP1400磁控溅射设备是专为铝合金汽车轮毂PVD镀铬涂层应用而设计的.PVD镀铬涂层的优势主要为: 增加汽车轮毂表面处理的耐久性,耐腐蚀性,改善外观和增强性能. 与铝合金汽车轮辋PVD涂层机相关的成本可以根据几个因素有显著的变化,如机器的尺寸,容量,特点和技术.永容科技为您提供交钥匙工程服务, 更多详情请咨询我们!

上海永容光电科技有限公司真空镀膜手印显现系统 应用领域: 法医:在表面上显示指纹,以便进行法医分析和证据收集.特点: 精确控制:该机器提供了对沉积过程的精确控制,以确保指纹细节的精确复制.定制:该机器可以允许定制沉积参数,以适应不同的基材和指纹类型.高分辨率:能够生产高分辨率的指纹图像进行详细分析. 1. 工作原理:通过在真空环境中,使金属靶材蒸发并沉积在客体表面,利用不同的金属膜与指纹纹线和客体背景之间的相互作用,形成明显的反差,从而使指纹得以显现. 2.适用范围广:对多种疑难检材都有很好的显现效果,如陈旧手印,在黑色垃圾袋上时间长达 3 个月以上的陈旧手印,对传统熏显后的手印进行二次增强等. 3.不影响 DNA 提取:可成功显现木棒,衣物等检材上的接触痕迹,协助接触 DNA 提取定位,且不破坏 DNA,为后续的检验鉴定工作提供了便利. 4.智能化程度高:通过自动控制技术,精确控制不同金属镀膜流程腔体内的真空度,并可实现金属镀膜流程的智能化控制,减少了人为因素的影响,提高了显现的准确性和稳定性.

RT1800-PLUS 是基于 RT1400-PLUS 型号而设计的, 拥有更大的产品装载量, 适合镀制较大尺寸的玻璃器具. 1.磁控溅射镀膜设备1.1 优点:镀膜均匀性好,膜层附着力强,可精确控制膜厚,能实现大面积镀膜,对环境相对友好；可以通过调整工艺参数,如溅射功率,气体流量,靶材成分等,获得不同性能和颜色的金膜,满足多样化的需求. 1.2适用场景:广泛应用于玻璃装饰品,光学镜片,电子显示屏等对膜层质量和均匀性要求较高的领域,如生产高档玻璃工艺品,精密光学仪器的镜片,手机和平板电脑的显示屏等. 2.多弧离子镀膜设备 2.1优点:镀膜速率高,膜层硬度高,结合力强,设备操作相对简单,对靶材的适应性强,可使用各种形状和尺寸的金靶材,包括块状,丝状等. 2.2 适用场景:常用于对镀膜效率要求较高,对膜层均匀性要求不是特别苛刻的玻璃器皿镀膜,如普通玻璃餐具,建筑玻璃等的装饰性镀膜,以及一些工业玻璃部件的耐磨,耐腐蚀镀膜.     在选择玻璃器皿双面金真空镀膜设备时,需要根据玻璃器皿的种类,尺寸,形状,镀膜质量要求,生产规模,预算等因素进行综合考虑. 上海永容光电科技有限公司提供交钥匙工程服务, 详情请咨询我们!

磁控溅射是物理气相沉积(PVD)的一种重要方法.它是在真空环境下,利用带有电荷的离子在电场和磁场的作用下,轰击靶材表面,使靶材原子或离子 溅射出来,沉积在基底(如电子产品外壳等)上形成薄膜.在这个过程中,磁场的作用是约束和引导等离子体,使得溅射过程更加高效,稳定. 例如,在制备金属薄膜时,将金属靶材(如铝,钛等)放入真空室中,在高电压下,氩气被电离成氩离子,氩离子在磁场和电场的共同作用下加速飞向靶材,将靶材原子溅射出来并沉积在基底上. NCVM(Non - Conductive Vacuum Metallization)膜简介 NCVM 膜即不导电真空金属化膜.它是一种特殊的薄膜材料,外观上具有金属质感,如银色,金色等,但本身不导电或者导电性极低.这种特性使得它在电子产品等领域有广泛的应用. NCVM 膜通常是由多层结构组成,包括金属层,介质层等.其中金属层提供金属光泽和一定的屏蔽性能,介质层则用于隔离金属层,使其不导电.例如,一种常见的 NCVM 膜结构是在基底上先沉积一层二氧化硅(SiO₂)介质层,然后再沉积一层金属(如铝)层,最后再覆盖一层二氧化硅介质层.    PVD磁控溅射制备 NCVM 膜的优势 1.良好的附着力:磁控溅射能够使 NCVM 膜与基底材料(如塑料,玻璃等)之间形成较强的附着力.这是因为溅射原子在沉积过程中有较高的能量,能够更好地与基底表面结合.例如,在制备手机外壳的 NCVM 膜时,膜与塑料外壳紧密结合,在日常使用过程中(如手持,摩擦等)不易脱落. 2.精确的膜厚控制:通过调整磁控溅射的工艺参数,如溅射时间,功率等,可以精确控制 NCVM 膜的厚度.这对于满足不同的产品设计需求非常重要.例如,在生产轻薄型电子产品时,可以精确地将 NCVM 膜的厚度控制在很薄的范围内(如几纳米到几十纳米),以达到既满足外观要求又不增加产品重量和尺寸的目的. 3.高纯度和均匀性:磁控溅射过程是在高真空环境下进行的,能够保证沉积的 NCVM 膜具有高纯度.同时,由于溅射过程相对均匀,所以形成的膜在整个基底表面也是均匀分布的.这对于需要高质量外观和性能的产品(如高端电子产品的外观装饰和电磁屏蔽)非常关键. NCVM 膜的应用领域 1.电子产品外观装饰:在手机,平板电脑,笔记本电脑等电子产品的外壳上,NCVM 膜可以提供金属质感的外观,同时又不会像金属外壳那样影响无线通信信号的传输.例如,很多智能手机的后盖采用了 NCVM 膜进行装饰,使其看起来具有金属光泽,提升了产品的美观度. 2.电磁屏蔽:虽然 NCVM 膜本身不导电或导电性很低,但它的金属层可以在一定程度上起到电磁屏蔽的作用.在一些对电磁兼容性要求较高的电子设备中,如电子仪器仪表,医疗电子设备等,NCVM 膜可以帮助减少外界电磁干扰,同时也能防止设备内部的电磁信号泄漏. 上海永容光电科技有限公司可提供相对应的NCVM膜层工艺及镀膜设备, 详情请咨询我们!

上海永容光电科技有限公司可提供在纺织机器钩针上应用的PVD 功能性真空镀膜设备. PVD 真空镀膜是在真空环境下,利用物理过程将材料沉积在钩针表面形成薄膜.在这个过程中,通过离子镀,溅射等方式使靶材(如金属,化合物等)从源材料变成离子,原子等金属等离子体与相应的反应气体,然后在钩针表面沉积并凝结成薄膜. 1. 对钩针性能的提升 提高耐磨性:纺织机器钩针在工作过程中需要频繁地与纱线摩擦.PVD 真空镀膜可以使钩针表面硬度大幅提高.比如,镀上一层氮化钛(TiN)薄膜后,钩针的硬度可以显著增加,减少钩针与纱线摩擦时的磨损,延长钩针的使用寿命. 2. 增强耐腐蚀性:在一些纺织环境中,可能会存在潮湿的空气,化学纤维释放的化学物质等因素导致钩针腐蚀.PVD 真空镀膜形成的保护膜可以有效隔离钩针与这些腐蚀性物质的接触.例如,氧化铝(Al₂O₃)镀膜可以在钩针表面形成一层致密的保护膜,防止腐蚀性气体或液体对钩针的侵蚀. 3. 改善表面光洁度:镀膜后的钩针表面更加光滑,这有助于减少纱线在钩针上缠绕时的摩擦力.例如,采用物理气相沉积的方式在钩针表面镀上一层类金刚石(DLC)薄膜,这种薄膜具有较低的摩擦系数,使得纱线能够更顺畅地在钩针上滑动,提高纺织过程的效率,同时也能减少纱线的损伤. 4. 对纺织质量的影响 由于 PVD 真空镀膜后的钩针表面更加光滑,耐磨,在纺织过程中能够更好地引导纱线,使得纱线的张力更加稳定.这样可以有效减少织物表面的瑕疵,如纱线的断头,起毛等问题,提高织物的质量. 例如,在编织精细的丝绸织物时,使用经过 PVD 真空镀膜的钩针可以使丝绸纱线在编织过程中受到更精细的引导,避免因钩针表面粗糙或磨损导致的丝绸纤维断裂,从而生产出更高质量的丝绸产品.   不同 PVD 真空镀膜材料在钩针上的选择 氮化钛(TiN):颜色金黄,硬度高,耐磨性好,是比较常用的钩针镀膜材料.它不仅可以有效提高钩针的使用寿命,而且其金黄色的外观还可以用于区分不同规格或用途的钩针. 类金刚石(DLC):具有类似于金刚石的硬度和低摩擦系数,对于需要高精度和低摩擦力的钩针应用场景非常合适.比如在编织高弹性纤维织物时,DLC 镀膜的钩针可以更好地适应纤维的弹性变形,同时减少纤维与钩针之间的摩擦. 碳化铬(Cr₃C₂):具有良好的高温稳定性和耐腐蚀性,适用于在高温环境下工作的纺织机器钩针,如在一些合成纤维的高温加工过程中使用的钩针. 更多详情请咨询我们!

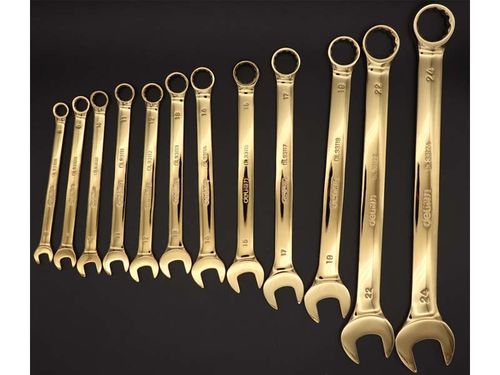

PVD 涂层在工具扳手上的应用具有多方面优势: 1. 提高耐磨性 原理:PVD 涂层具有高硬度,能显著增强扳手表面耐磨性能.如在频繁使用的机械维修场景中,涂覆 PVD 涂层的扳手,其表面不易被磨损,可长时间保持良好的使用状态 . 效果:有效减少扳手与螺母,螺栓等接触部位的磨损,延长扳手使用寿命,降低因磨损导致的工具更换频率,节省成本 . 2. 增强耐腐蚀性 原理:PVD 涂层可在扳手表面形成致密保护膜,隔绝空气和水分,防止金属氧化生锈 . 效果:在潮湿,酸碱等腐蚀性环境中,如户外建筑施工或化工设备维修场景,PVD 涂层能保护扳手不受腐蚀,维持良好性能和外观 . 3. 优化外观 原理:PVD 涂层工艺可实现多种颜色和光泽效果,如金色,银色,黑色等,满足不同用户对扳手外观的个性化需求 . 效果:使扳手不仅是实用工具,还具有一定装饰性,提升产品档次和市场竞争力,如一些高端工具套装中的扳手,通过 PVD 涂层获得独特外观 . 4. 不影响尺寸精度 原理:PVD 涂层厚度通常较薄,一般在几微米到几十微米之间,均匀沉积在扳手表面,基本不改变其原有尺寸精度 . 效果:对于精密扳手或对尺寸要求严格的应用场景,涂覆 PVD 涂层后仍能保证扳手与螺母,螺栓等配合的准确性,确保操作的可靠性 . 5. 良好的附着力 原理:PVD 涂层与扳手基材之间通过物理或化学作用形成牢固结合,不易脱落 . 效果:在长期使用和受力过程中,涂层能稳定附着在扳手表面,持续发挥其耐磨,耐腐蚀等性能,不会因涂层脱落影响扳手使用效果 . 6.环保特性 原理:PVD 涂层工艺相对传统电镀等表面处理方法,不产生或极少产生有害物质,如重金属废水,废气等 . 效果:符合环保要求,减少对环境的污染,在生产过程中及扳手废弃后,对环境的影响较小 在为扳手选择PVD涂层之前,必须考虑具体的应用要求,操作条件和所需的性能,如硬度,润滑性和耐腐蚀性.如果您想了解更多信息, 请联系我们!

据一项研究预测,对频繁性接触产品的表面的抗菌涂层的需求早已存在.抗菌表面和抗菌涂层将成为家居产品的重要技术突破. 终端消费者正在寻找能够为厨房和浴室表面提供持久保护的抗菌涂层产品 随着公众健康和家庭卫生意识的提高,不锈钢和陶瓷产品上的装饰涂层,如水龙头,门把手,扶手,瓷砖,水龙头,浴室配件等具有抗菌性能的产品可能会比以往更受消费者的关注. “经过半年的研发,我们取得了成功的测试结果,此制程基于 传统PVD装饰涂层上,所得产品就能杀死99.99%的大肠杆菌和金黄色葡萄球菌 (在24小时内), 且不影响PVD装饰涂层的其它重要特性. 我们的PVD抗菌涂层的新测试结果非常出色,对于大肠杆菌(Escherichia coli)和金黄色葡萄球菌(Staphylococcus aureus)这两种常见的有害细菌,PVD 防细菌涂层展现出了有效的防护作用.” ---上海永容光电科技有限公司 针对大肠杆菌的防护原理 大肠杆菌是一种革兰氏阴性菌,它的细胞表面有脂多糖等成分.PVD 防细菌涂层可以使材料表面具有特殊的物理结构,如形成纳米级的粗糙表面或具有特定的电荷分布. 例如,涂层表面可能带有正电荷,而大肠杆菌的细胞壁由于脂多糖等成分带有负电荷,静电斥力使得大肠杆菌难以附着在涂层表面. 同时,涂层可能会释放一些金属离子(如银离子等),这些离子能够破坏大肠杆菌的细胞膜和内部代谢过程.银离子可以与细菌的酶蛋白中的巯基(-SH)结合,使酶失去活性,从而抑制细菌的生长繁殖. 针对金黄色葡萄球菌的防护原理 金黄色葡萄球菌是革兰氏阳性菌,它的细胞壁主要成分是肽聚糖.PVD 防细菌涂层能够形成一层物理屏障,阻止金黄色葡萄球菌与底层材料的接触. 一些 PVD 防细菌涂层含有抗菌成分,如铜离子等.铜离子可以进入金黄色葡萄球菌细胞内,与细胞内的蛋白质和核酸发生反应.它可以催化产生一些具有强氧化性的活性氧物质(如羟基自由基等),这些物质会破坏细菌的 DNA,RNA 和蛋白质结构,导致细菌死亡.   应用领域 医疗器械:如手术刀,骨科植入物,内窥镜等,可有效预防细菌感染,提高医疗设备的安全性,减少患者在治疗过程中的感染风险. 食品加工设备:如搅拌机,切割机,输送带等,能抑制细菌滋生,保证食品加工过程的卫生安全,防止食品受到细菌污染,延长食品的保质期. 日用品:如水龙头,浴室配件,门把手等,可提高日常生活环境的卫生质量,减少细菌在这些高频接触表面的滋生和传播,为人们的生活提供更健康的环境. 电子产品:如手机,电脑键盘,鼠标等,这些设备在日常使用中容易受到细菌污染,PVD 防细菌涂层可以为其提供抗菌保护,减少细菌对人体的危害,同时也可以延长电子产品的使用寿命. -厨房用具,如 不锈钢水槽,不锈钢 家居用品-不锈钢餐具:勺子,叉子,刀-卫浴:锌/ 铜合金水龙头,卫浴配件-门把手-瓷砖-食品储存用玻璃器皿-医疗器械等 涂层性能优势 高效抗菌:高效抗菌,持久耐用. 能有效抑制大肠杆菌,金黄色葡萄球菌等多种常见细菌的生长繁衍,部分涂层对病毒和真菌也有一定的抑制作用; 良好的耐磨性和耐腐蚀性:PVD 涂层本身具有较高的硬度和致密性,在长期使用过程中,能够保持涂层的完整性和抗菌性能,适用于各种恶劣环境; 生物相容性好:一些 PVD 防细菌涂层材料如 TiNC 等,具有良好的生物相容性,不会对人体和环境造成危害,可广泛应用于医疗器械,食品包装等对安全性要求较高的领域; 涂层均匀性好:PVD 技术能够在复杂形状的物体表面沉积出均匀,致密的涂层,确保整个物体表面都具有良好的抗菌性能,不会出现局部抗菌效果不佳的情况; 工艺生产成本低; 绿色涂层技术, 环保无污染.

PVD 直流 DC 磁控溅射镀银是一种先进的薄膜制备技术. 优势 薄膜质量高:所制备的银薄膜纯度高,致密性好,结晶度高,表面粗糙度低,可有效减少薄膜中的缺陷和孔隙,提高薄膜的导电性,光学性能和耐腐蚀性等. 附着力强:在溅射过程中,等离子体对工件表面有一定的轰击作用,能够清洁工件表面的杂质和氧化层,同时使工件表面活化,从而显著提高银薄膜与工件之间的附着力,不易出现剥落,起皮等现象. 工艺控制精确:可以通过精确控制溅射功率,气体流量,靶材与工件的距离,溅射时间等工艺参数,实现对银薄膜的厚度,成分,结构和性能的精确调控,满足不同应用场景对银薄膜的特定要求. 环保无污染:与传统的化学镀银工艺相比,PVD 直流 DC 磁控溅射镀银不需要使用化学镀液,避免了化学镀过程中产生的废水,废气和废渣等污染物的排放,对环境更加友好,符合现代绿色制造的发展趋势. 应用领域 微电子领域:用于制备集成电路中的银互连线,电极等,可提高电路的导电性和信号传输速度,降低信号传输损耗,同时银薄膜的良好抗氧化性和耐腐蚀性可提高电路的可靠性和稳定性. 光学领域:如在光学镜片,反射镜,滤光片等表面镀制银反射膜,利用银的高反射率和低吸收率,可显著提高光学元件的反射性能,广泛应用于天文望远镜,激光设备,光通信等领域. 电磁屏蔽领域:由于银具有良好的导电性和电磁屏蔽性能,可在电子设备的外壳,电路板等表面镀制银薄膜,以防止外界电磁干扰信号进入设备内部,同时也可减少设备内部电磁信号的向外辐射,提高电子设备的电磁兼容性. 装饰领域:能够在珠宝,首饰,工艺品,手表带等表面镀制出光亮,均匀的银薄膜,不仅可以提高产品的美观度和装饰效果,还可以利用银的抗菌性能,增加产品的功能性.   上海永容光电科技有限公司提供高端磁控溅射镀银设备及工艺, 如果您想了解更多信息, 请联系我们!

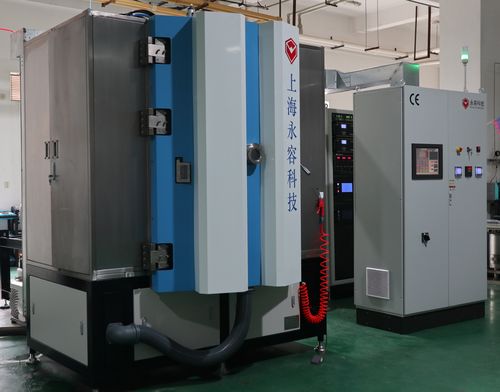

上海永容光电科技有限公司提供PCB真空镀膜设备和镀膜工艺. 在印刷电路板 (PCB) 上应用PVD(物理气相沉积)涂层可在性能,功能性保护和美观方面提供各种好处.以下概述了PVD涂层在PCB上面的优势: 1. 提高导电性:可以在 PCB 板表面镀上一层高导电性的金属薄膜,如铜,银等,降低线路电阻,减少信号传输过程中的衰减和失真,提高信号传输的速度和质量,特别适用于高频,高速 PCB 板的制造. 2. 增强耐腐蚀性:形成的薄膜可以有效地隔离 PCB 板与外界环境中的氧气,水分,化学物质等,防止 PCB 板受到腐蚀和氧化,提高其在恶劣环境下的稳定性和可靠性,延长使用寿命. 3. 改善可焊性:某些 PVD 镀膜材料如锡,铅锡合金等可以改善 PCB 板表面的可焊性,使焊接过程更加容易和可靠,减少焊接缺陷的产生,提高焊接质量和效率. 4. 实现电磁屏蔽:通过镀上一层具有电磁屏蔽性能的薄膜,如镍,铜等,可以有效地阻挡外界电磁干扰信号进入 PCB 板内部,同时也可以防止PCB 板内部的电磁信号向外辐射,提高电子设备的电磁兼容性. PCB 常用的 PVD 涂层类型: 氮化钛 (TiN):具有出色的耐腐蚀性,耐磨性和金色饰面. 碳氮化钛 (TiCN):结合了 TiN 的特性和改进的硬度,可提高耐磨性. 铝氮化钛 (AlTiN):具有增强的抗氧化性和高温稳定性. PVD镀膜工艺流程: 前处理:彻底清洁PCB 表面,以确保 PVD涂层的附着力. PVD 沉积:将 PCB 放置在 PVD镀膜腔体中,在真空条件下将所需的膜层靶材通过磁控溅射方法沉积到表面上. 控制厚度:可以精确控制 PVD涂层的厚度以满足 PCB 设计的要求. 质量保证:通常进行涂层后检查以验证涂层均匀性,附着力和整体质量.   通过在 PCB 上使用 PVD 涂层,制造商可以提高电子设备的性能,耐用性和美观性,同时确保其长期可靠性. 如果您有任何具体问题或需要有关 PCB 上 PVD 涂层工艺及镀膜设备的更多信息,请随时联系我们!
