| Brand Name: | 永容科技 |
| Model Number: | RTEP4500/6800 |
| MOQ: | 1 |
| Payment Terms: | T/T |
| Supply Ability: | 5台/月 |
RTEP4500箱式大型PVD蒸发镀膜设备, 为大型户外汽车车标广告牌 蒸发镀膜使用.
其工作原理: 将吸塑好的工件放入真空室, 预装好的钨丝,铝丝,镍铬丝等蒸镀材料.
在真空泵的运转下,抽真空,当真空室的真空压力达到5.0×10-2~8.0×10-3Pa时,
对镀膜材料蒸发气化沉积在旋转的工件上,从而形成一层高密度,高均匀性,高反射的纳米金属涂层.
膜层性能:PMMA(亚克力)表面上的PVD金属层, 产生如下特点: 在白天,标志符号看起来像固体金属(不锈钢效应)；在晚上,他们被照亮(LED灯内安装)从前面,背部和侧面的看去仍然醒目. 这一制程代替了原传统的贴膜是方法，具有如下优势：
1. 设备大容量
2. 滑动门,装卸方便.
3. 独特的蒸发系统设计,保证高度均匀.
3.1:基板到蒸发源的距离可以灵活调整
3.2:蒸发源距离可调节；

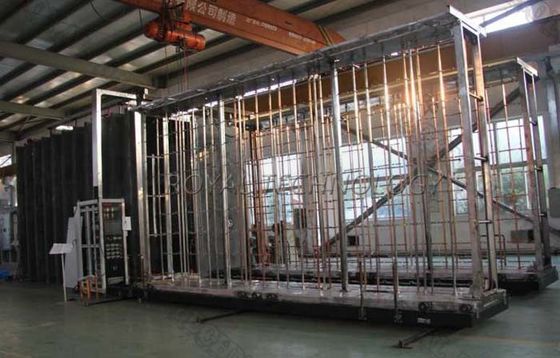

3.3: 转架在腔体内可以向前/向后滑动.
4. PLC+触摸屏操作系统,全自动/手动控制
5. 快速真空抽气系统
6. 工作维修保养方面,设计人性化,易于进出.
7. 省人工，节约成本，
8. 膜层质量稳定。在户外使用寿命可达数年。
技术规格：
l设备性能
1. 极限真空压力：优于 5.0×10-6 Torr。
2. 工作真空压力：1.0×10-4 Torr。
3. 抽真空时间：从 1 atm 到 1.0×10-4 Torr≤3 分钟（室温、干燥、清洁）
4. 金属化材料（蒸发）：Al、Cr、Sn、Ti、SS、Cu……等。
5. 操作模式：全自动/半自动/手动
l设备结构

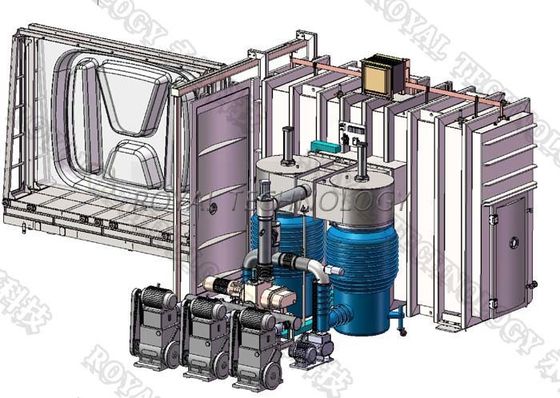

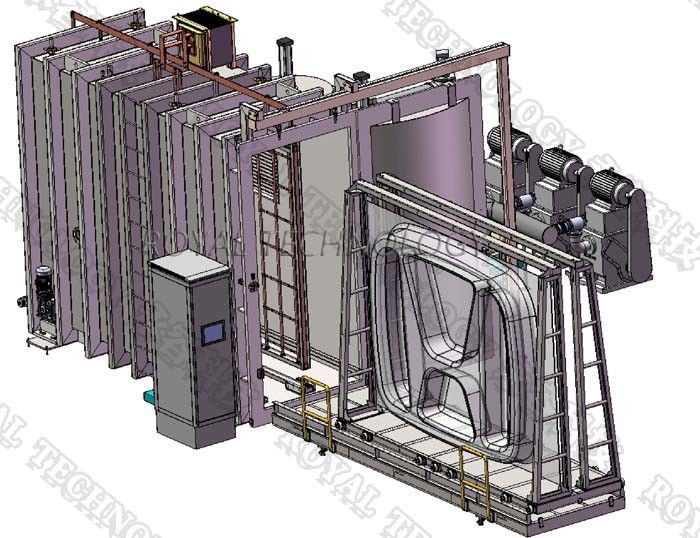

真空镀膜机包含以下关键完整系统：
1. 真空室
1.1 尺寸：内部长度：4500mm
内部高度：3200mm
内部宽度：1400mm
1.2 材料：真空室：SS41 低碳钢
门和法兰：SS41 低碳钢
真空镀膜腔体加强结构：SS41 低碳钢，表面涂漆处理。
真空镀膜腔体底架: SS41 低碳钢，表面涂漆处理。
1.3 蒸发源屏蔽：SUS304
1.4 观察窗：位于镀膜室门上
1.5 真空室排气阀（包括消音器）
1.6 门：SS41 低碳钢
2. 粗真空抽气系统（前级泵包）
3. 高真空抽气系统（扩散泵 + 冷阱装置）
4. 电气控制和操作系统 - PLC + 触摸屏
4.1 主电路：无保险丝断路器开关、电磁开关、C/T 串联类型
4.2 蒸发电源
4.3 蒸发控制系统
4.4 操作系统：触摸屏 + PLC、配方控制和数据记录、自动关机、自动抽真空、自动涂层
4.5 真空压力测量系统
真空计：皮拉尼 + 彭宁计
热电偶计：760 Torr ~ 5*10-4 Torr
4.6 报警系统：压缩空气压力、冷却水流量、误操作
4.7 电源负载指示器：电压指示器和负载电流指示器
5. 沉积系统
5.1 钨丝蒸发源
5.2 Cr/Al 丝
6. 其它系统
6.1 空气压缩阀控制系统
6.2 冷却水系统：水流管道和开关阀系统
6.3 Polycold (-120~-145℃) Brooks 低温泵可选。
7. 工作环境
压缩空气：5~8kg/cm2
冷却水：进水温度：20~25℃，200 升/分钟，
进水压力：2~3 kg/cm2，
电源：3 相 380V 50Hz(60Hz)，200kVA
安装面积：(长*宽*高) 10200*7500*4200mm
排气：机械泵排气口

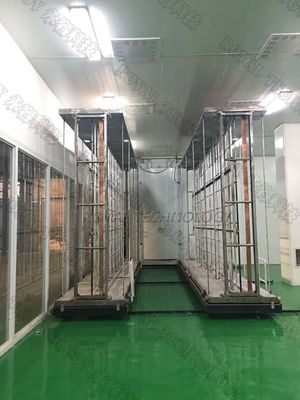

强烈建议使用无尘室.
安装面积:

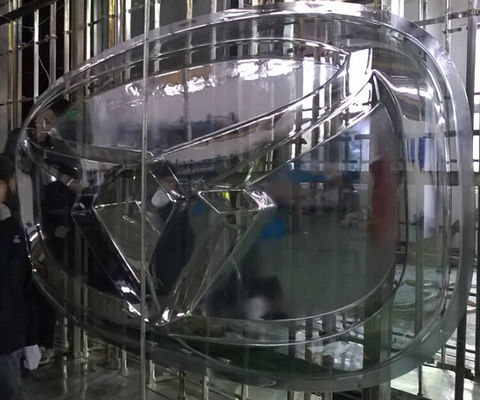

汽车车标LED灯广告牌真空镀膜后使用效果:
上海永容光电科技可以提供交钥匙服务:提供技术支持和镀膜工艺的培训. 如您有任何技术方面的咨询,请联系我们!期待与您的合作!
