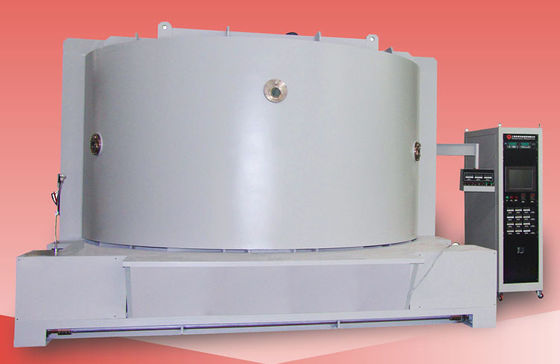

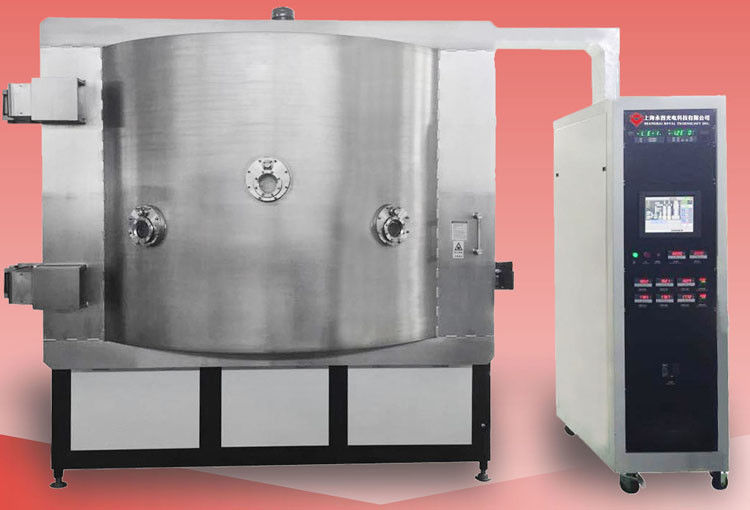

RTEP2200-圆腔立式

RTEP圆腔式大型PVD蒸发镀膜设备, 为大型户外汽车车标广告牌 蒸发镀膜使用.

其工作原理: 将吸塑好的工件放入真空室, 预装好的钨丝,铝丝,镍铬丝等蒸镀材料.

在真空泵的运转下,抽真空,当真空室的真空压力达到5.0×10-2~8.0×10-3Pa时,

对镀膜材料蒸发气化沉积在旋转的工件上,从而形成一层高密度,高均匀性,高反射的纳米金属涂层.

膜层性能:PMMA(丙烯酸)表面上的PVD金属层, 产生如下特点: 在白天,标志符号看起来像固体金属(不锈钢效应)；在晚上,他们被照亮(LED灯内安装)从前面,背部和侧面的看去仍然醒目. 这一制程代替了原传统的贴膜是方法，具有如下优势：

1. 设备大容量

2. 顶镀方式，内镀产品均匀性好
3. 独特的蒸发系统设计,保证高度均匀.
3.1:基板到蒸发源的距离可以灵活调整
3.2:蒸发源距离可调节；
3.3: 转架在腔体内可以向前/向后滑动.
4. PLC+触摸屏操作系统,全自动/手动控制
5. 快速真空抽气系统
6. 工作维修保养方面,设计人性化,易于进出.

7. 省人工，节约成本，

8. 膜层质量稳定。在户外使用寿命可达数年。

技术规格：

技术性能

1. 极限真空压力：优于 5.0×10-6 Torr。

2. 工作真空压力：1.0×10-4 Torr。

3. 抽气时间：从  atm 到 1.0×10-4 Torr≤3 分钟（室温、干燥、清洁和空腔）

4. 金属化材料（蒸发）：Al、Cr、Sn、Ti、SS、Cu……等。

5. 操作模式：全自动/半自动/手动

主要配置

真空镀膜机包含以下主要完整系统：

1. 真空室

1.1 尺寸：内径 2200mm

内高：1500mm

1.2 材质：真空室 SUS304

门和法兰 SUS304

加强结构：SS41 低碳钢，表面涂漆处理

底架 SS41 低碳钢，表面涂漆处理

1.3 蒸发源遮挡：SUS304

1.4 观察窗：腔体门上

1.5 真空室排气阀（含消音器）

1.6 门：SUS304 材质

2. 粗真空抽气系统（前级泵包）- Leybold

3. 高真空抽气系统（扩散泵 + 冷阱装置）- Leybold

4. 电气控制和操作系统- PLC+触摸屏

4.1 主电路：无保险丝断路器开关、电磁开关、C/T 串联类型

4.2 蒸发电源

4.3 蒸发控制系统

4.4 操作系统：触摸屏 + PLC、配方控制和数据记录、自动关机、自动抽真空、自动涂层

4.5 真空压力测量系统

真空计：低真空规 + 离子规

复合真空计计：760 Torr ~ 5*10-4 Torr

4.6 报警系统：压缩空气压力、冷却水流量、误操作

4.7 电源负载指示器：电压指示器和负载电流指示器

5. 沉积系统

5.1 钨丝蒸发源

5.2 铝, 铜, 金, 银, 镍铬合金等金属

6. 其它系统

6.1 空气压缩阀控制系统

6.2 冷却水系统：水流管和开关阀系统

6.3 Polycold (-120~-145℃) Brooks 低温泵可选。

7. 工作环境

压缩空气：5~8kg/cm2
冷却水：进水温度：20~25℃，200 升/分钟，

进水压力：2~3 kg/cm2，

电源：3 相 380V 50Hz(60Hz)，100kVA

安装面积：（长*宽*高）9000*4200*3000mm

排气：机械泵排气口

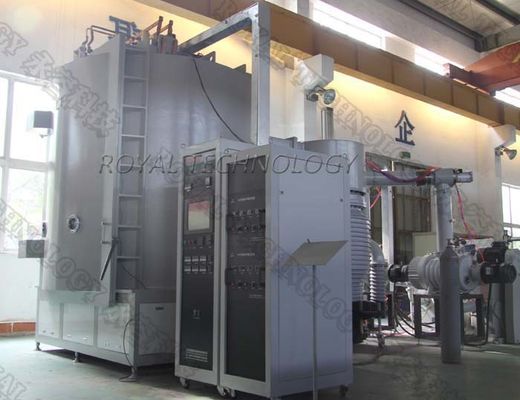

设备现场安装图

1.  韩国， 时间 2015年

2.  中国， 时间：2015年




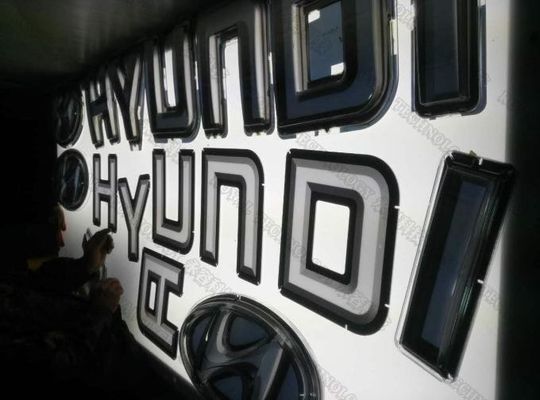

汽车车标LED灯广告牌真空镀膜后使用效果:

上海永容光电科技可以提供交钥匙服务:提供技术支持和镀膜工艺的培训. 如您有任何技术方面的咨询,请联系我们!期待与您的合作!
