RTAS1250-中型PVD黑膜机

设备概述

PVD 黑膜机是一种利用物理气相沉积（PVD）技术来制备黑色薄膜的专用设备。它主要是在真空环境下，通过蒸发、溅射等物理过程，将靶材物质沉积到工件表面形成黑色的薄膜。这种黑色薄膜通常具有高硬度、高耐磨性、良好的化学稳定性和装饰性等特点。

设备结构与组件

1. 真空系统：

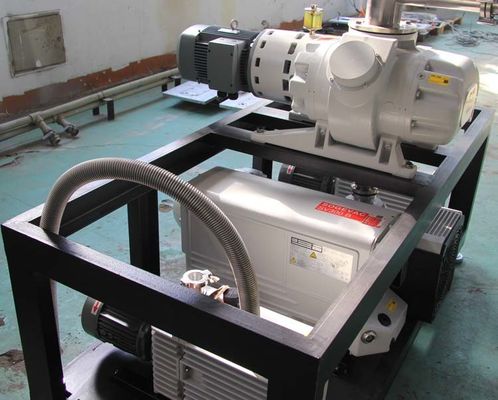

这是 PVD 黑膜机的关键部分之一，包括机械真空泵和分子真空泵。机械真空泵用于初步抽气，将真空室内的气压降低到一定程度，通常可以达到 10 - 100 Pa 左右。分子真空泵则用于进一步提高真空度，使真空室能够达到 10⁻³ - 10⁻⁵ Pa 的高真空状态，为 PVD 过程提供良好的环境。真空系统还包括真空室，一般由不锈钢制成，具有良好的密封性，其内部设置有工件架、靶材安装位置等。

1. 镀膜系统：

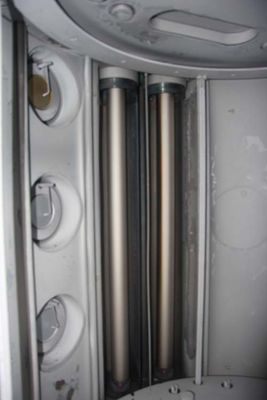

弧蒸发和磁控溅射阴极

蒸发源或溅射源： 离子镀用于轰击清洗和打底层,提高膜层结合力;

在溅射镀膜方式中，有溅射源，即黑色薄膜材料制成的靶材。溅射时，通过向真空室内通入惰性气体（如氩气），在电场作用下使氩气电离，氩离子轰击靶材，将靶材原子溅射出来沉积在工件表面。

3.靶材：是形成黑色薄膜的关键材料来源。对于黑膜制备，常用的靶材有金属碳化物（如碳化钛、碳化铬等）、金属氮化物（如氮化钛、氮化铬等）以及一些特殊的合金材料。这些靶材在沉积过程中可以形成具有黑色外观和良好性能的薄膜。

4. 工件夹具和旋转装置：工件夹具用于固定被镀工件，其设计要考虑到不同形状和尺寸的工件。为了使工件表面镀膜均匀，还配备有旋转装置，让工件在镀膜过程中能够旋转，确保薄膜均匀地沉积在工件的各个表面。

5. 电源系统：

电源系统为镀膜过程提供能量。在蒸发镀膜中，电源用于为蒸发源提供加热电流；在溅射镀膜中，电源用于产生电场，使氩气电离并加速氩离子轰击靶材。电源的参数，如电压、电流等，需要根据镀膜工艺和靶材的要求进行精确控制。例如，在电子束蒸发镀膜中，需要调节电子束的加速电压和束流强度，以控制薄膜材料的蒸发速率。

6. 气体供应系统：

主要用于溅射镀膜过程。它包括气体储存罐、气体流量控制器和气体管道等。气体流量控制器可以精确地调节进入真空室的气体流量，一般以标准立方厘米每分钟（sccm）为单位。在溅射镀膜时，向真空室内通入适量的惰性气体（如氩气），以维持稳定的等离子体状态，保证良好的溅射效果。

7. 冷却系统：

在镀膜过程中，蒸发源和工件可能会吸收大量的热量，冷却系统用于防止过热。对于蒸发源，冷却可以保证其正常工作，避免因过热导致材料的异常蒸发或损坏；对于工件，冷却可以防止工件变形或影响薄膜的质量。冷却系统通常采用循环水冷却或风冷等方式。

应用领域

1. 装饰领域：

PVD 黑膜机制备的黑膜在装饰方面有广泛应用。例如在手表的外壳、表带，珠宝首饰（如项链、手链、耳环等），手机壳，汽车内饰件（如方向盘、装饰条等）等产品上，黑色薄膜可以提供一种高档、时尚的外观，同时具有耐磨、防腐蚀等性能，能够保持产品的美观度和质感。

2. 刀具和模具领域：

在刀具表面制备黑色薄膜，可以提高刀具的耐磨性、降低摩擦系数，还可以起到装饰作用。对于模具，黑膜可以增强模具表面的硬度，减少脱模时的摩擦力，提高模具的使用寿命和加工质量。例如，在注塑模具、压铸模具等表面镀上黑膜，可以有效防止模具的磨损和腐蚀。

3. 光学领域：

某些黑色薄膜具有特殊的光学性能，如吸光性。在光学仪器（如望远镜、显微镜等）的部分组件上，或者在一些需要减少光反射的光学窗口上，利用 PVD 黑膜机镀上黑膜，可以有效吸收光线，减少反射光对光学系统的干扰，提高光学仪器的性能。

4.电子领域：

在电子产品的外壳或一些内部组件上，黑膜可以起到电磁屏蔽的作用，同时还能提供美观的外观。例如，在电脑机箱、电子设备的散热器等部件表面镀上黑膜，可以在一定程度上屏蔽电磁干扰，同时提高部件的耐磨性和耐腐蚀性。

永容科技提供中频磁控溅射黑膜镀膜机, 其主要由镀膜腔室,真空获得系统,电弧离子系统,磁控溅射系统,行星旋转基片架,加热器,冷却系统,气路系统,水冷循环系统和循环水制冷系统及断水保护系统,自动控制系统等组成；该设备属于生产设备.

可镀制膜层有氮化钛(TiN),碳化钛(TiC),氮化铬(CrN)等膜层,可镀制颜色有金色系列,枪灰色,铬色等；膜层具有高硬度,高耐磨性,抗腐蚀的特性,适合于大中小各种尺寸工件的镀膜应用.

黑色金属涂层 LAB值的含义:

Lab值由亮度(L)和有关色彩的a, b三个要素组成.L表示亮度(Luminosity),a表示从洋红色至绿色的范围,b表示从黄色至蓝色的范围.L的值域由0到100,L=50时,就相当于50%的黑；a和b的值域都是由+127至-128,其中+127 a就是红色,渐渐过渡到-128 a的时候就变成绿色；同样原理,+127 b是黄色,-128 b是蓝色.所有的颜色就以这三个值交互变化所组成.例如,一块色彩的Lab值是L = 100,a = 30, b = 0,这块色彩就是粉红色.

永容科技黑色金属膜镀层工艺可实现深黑色:LAB数据值可达:( L:30~35)；A:-0.04；B:0.8

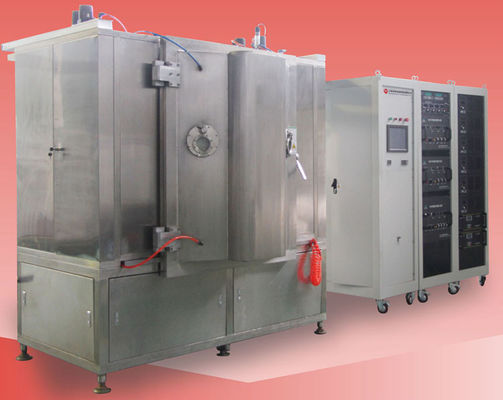

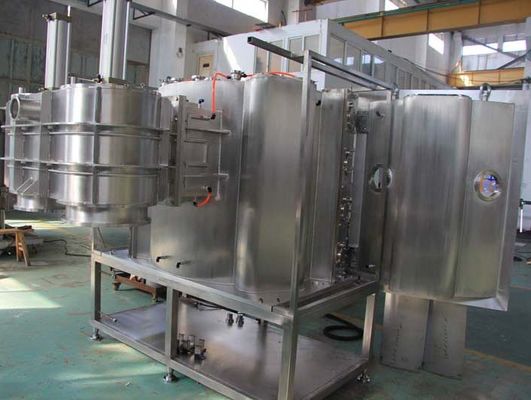

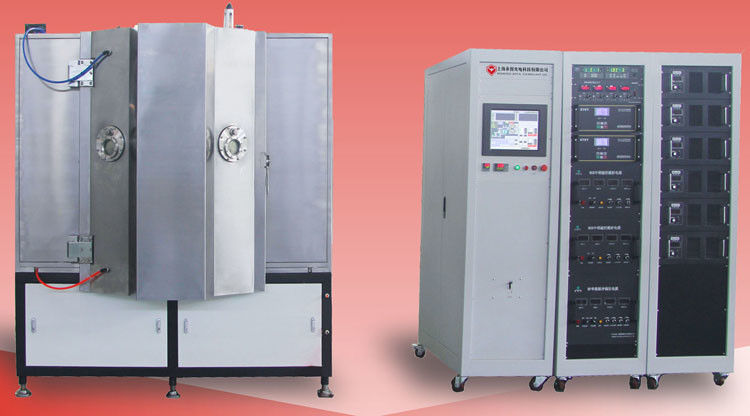

黑色镀膜机实图:

PVD镀深黑色作为新兴起的一种环保镀膜工艺,已经广泛应用于电子产品金属件,门把手,水龙头,笔,医疗设备及手术刀具,工具,

娱乐产品:渔具； 首饰,手表等等高端装饰件.

永容科技黑色镀膜机型号: (大,中, 小,适合于各种尺寸和产能的工件)

PVD膜层特点:膜层牢固度好,耐摩擦,表面颜色无白点,真正意义上的纯黑色.

PVD镀黑样品:

不锈钢餐具:刀叉勺子PVD镀黑

电子产品, 苹果手机螺丝等紧固件PVD镀黑膜层
戒指镀黑膜:高端装饰涂层
医疗器械金属件: PVD纯黑色DLC膜


上海永容光电科技可以提供交钥匙服务:提供技术支持和镀膜工艺的培训. 如您有任何技术方面的咨询,请联系我们!期待与您的合作!
